2025年12月17日ISO 15118-20 深度解析:开启 V2G 车网互动与智能充电新纪元
ISO 15118 通信标准系列的最新核心演进——ISO 15118-20 已经到来!
ISO 15118-20 是 ISO 15118 标准体系的最新成员,这是一套面向未来的电动汽车(EV)充电通信基石。ISO/IEC 联合工作组于 2015 年底便开始筹备该标准,重点在于引入那些未能纳入早期 ISO 15118-2 版本的颠覆性新功能。同时,新标准也彻底解决了各厂商在实施 ISO 15118-2 过程中遭遇的技术局限性。
ISO 15118-20 的宏大愿景是成为服务于全场景的统一标准。它不仅支持乘用车,更覆盖了摩托车、卡车、巴士,甚至是电动船舶和飞机。是的,你没看错,航空领域的电气化也在其考量之中。
回顾前序版本,ISO 15118-2 主要规定了电动汽车和充电站之间控制交流(AC)和直流(DC)充电会话的消息机制。此外,该标准奠定了智能充电的基础,并引入了用户极其便捷且安全的即插即充(Plug & Charge)功能。
作为 ISO 15118-2 的大幅扩展,ISO 15118-20 额外支持了无线功率传输(WPT)。不仅如此,无论是交流、直流还是无线充电,都可以与双向能量传输(BPT,即 V2G)以及自动连接设备(ACD)深度结合,我们将为您详细解析这些改变行业规则的新特性。

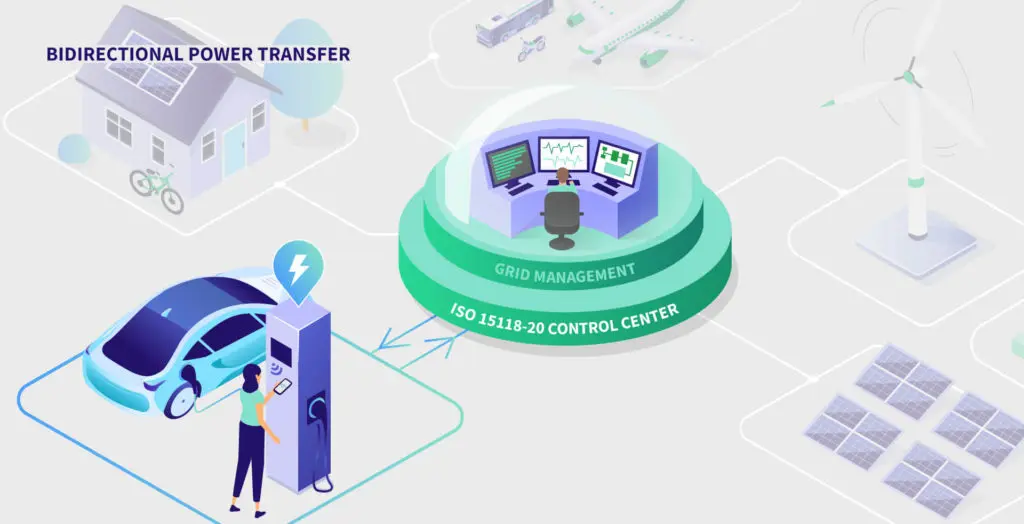

双向能量传输 (BPT,即 V2G)
车网互动(V2G)背后的核心理念是:当电动汽车连接到充电站时,能够根据电网负荷或用户策略,将其动力电池中的部分能量反向回馈给电网。这个概念可以追溯到 Willet Kempton(被誉为 V2G 之父)在 2001 年发表的首篇 V2G 论文《车网互动电源:电池、混合动力和燃料电池车辆作为加州分布式电力资源》。
可见,V2G 并非是一个全新的概念,学术界与工业界对其探索已近 20 年。如今,随着电动汽车渗透率的爆发式增长、全球风光等间歇性可再生能源的显著增加,行业终于迎来了将 V2G 大规模商业化的绝佳契机。
近年来,不仅有像特斯拉和通用汽车推出的“百万英里电池”技术极大缓解了对电池寿命衰减的担忧,更有报道指出特斯拉等车企正在底层硬件中秘密预埋 V2G 功能。这些积极的行业信号都预示着 V2G 应用的爆发指日可待。
在技术实现上,ISO 15118-20 通过引入两个全新参数:BPTChannel 和 GeneratorMode,精准定义了反向功率传输(BPT)系统的运行逻辑:
- BPTChannel(BPT 通道): 该参数用于区分单通道和双通道架构。单通道架构使用单个智能电表进行双向能量流计量;双通道架构则使用两个独立的电表分别计量充入和放出的能量流,系统会根据电流方向通过物理开关进行精准切换。
- GeneratorMode(发电机模式): 该参数指示系统(电动汽车 + 供电设备)是作为“电网跟随型发电机”(仅负责注入有功和无功功率)还是“构网型发电机”(具备调节微电网电压和频率的支撑能力)运行。
综合交流(AC)、直流(DC)和无线(WPT)传输模式,加上双向能量传输(BPT)和自动连接设备(ACD)的组合排列,ISO 15118-20 目前总共为行业定义了 12 种极其丰富的服务模式:
AC, DC, WPT, AC_ACD, DC_ACD, WPT_ACD, AC_BPT, DC_BPT, WPT_BPT, AC_ACD_BPT, DC_ACD_BPT, WPT_ACD_BPT。

自动连接设备 (ACD)
ISO 15118-20 将 ACD 定义为“支持电动汽车与供电设备(EVSE)之间传导性能量传输的自动连接和断开过程的组件”。简而言之,就是让插拔充电枪的动作自动化。
ACD 设备的典型落地场景是为电动重卡和巴士充电的受电弓(Pantograph)。这是一种安装在车辆顶部的机械装置,通过升起并与充电站的架空线路接触来获取大功率电力。事实上,受电弓充电正是 ISO 15118-20 中首批被详细规范的用例,西门子等巨头深度参与并主导了相关技术要求的编写。

无线功率传输 (WPT)
无线充电将车辆补能的便利性推向了极致。试想一下,您只需将电动汽车停在地面充电板上方,车辆便会自动开始与地面设备进行安全握手。系统会引导您微调泊车位置以达到最高电磁传输效率,并静默开启充电过程。全程甚至无需人工接触任何线缆。这将把“即插即充”的用户体验提升到全新的高度。
在 WPT 系统标准协同方面,IEC 61980 系列标准负责定义硬件物理层面的“通用要求”(IEC 61980-1)以及通信下层要求(IEC 61980-2)。而在高层应用数据交换上,IEC 61980-2 直接引用了 ISO 15118-20 的规范,确保了 EV 与基础设施之间无线通信数据的统一互认。

动态模式 (用于辅助服务)
除了在 ISO 15118-2 中已经成熟应用的“计划(Scheduled)”模式外,ISO 15118-20 引入了极具弹性的“动态(Dynamic)”控制模式。这两种模式在控制权转移上有着本质区别:
- 计划模式 (Scheduled): 核心控制权在电动汽车(EV)端。EV 和充电站会根据握手阶段交换的费率表和功率上限进行协商。EV 负责统筹计算符合车主出行需求的最优充电曲线(例如目标 SOC、预计离场时间),并严格遵守充电站的物理功率边界。
- 动态模式 (Dynamic): 核心控制权完全委托给非车载系统(即充电站或其背后的运营平台),且无需繁复的协商过程。虽然 EV 依然会上传基础参数,但在该模式下,充电站会直接向 EV 下发硬性的功率设定点(Setpoint),不提供预测时间表或阶梯价格,EV 必须无条件执行这些指令。采用这种模式时,非车载系统需全权负责保障车主的最终电量需求。动态模式的加入,使得充电系统能够实现毫秒级的快速响应,这对提供微电网频率调节等辅助服务至关重要。
多路复用通信
在传统的线性握手流程之外,ISO 15118-20 革命性地引入了多路复用通信机制。它利用新的负载类型,允许在严格预定义的主消息流(状态机)之外,并行处理某些关键的异步消息。
这些并行消息主要服务于:运行中服务的无缝重新协商(例如从充电模式平滑切换到放电模式)、处理 ACD 系统状态、实时交换计量仪表数据或停车对准辅助数据。
以直流充电为例,在持续交换 DC_ChargeLoop 消息的过程中,如果系统检测到需要调整充电曲线配置,它们可以通过多路复用机制在后台触发协商。这避免了如同 ISO 15118-2 中那样必须中断当前充电流程、断开接触器才能进行参数重载的痛点,实现了真正的“无感调节”。
强化的数据安全性
在 ISO 15118 架构中,信息安全防御体系横跨传输层与应用层。传输层安全 (TLS) 协议用于构建加密通道,而应用层则依赖基于 XML 的数字签名和高强度的 X.509v3 证书来保障数据防篡改与身份防伪造。
在早期的 ISO 15118-2 版本中,TLS 加密仅仅在使用“即插即充(PnC)”时才被强制要求;对于使用 RFID 刷卡或 App 扫码(即 EIM 外部识别机制)的场景,TLS 竟然是可选项。从现代网络安全的视角来看,未加密的明文通信存在巨大的嗅探与中间人攻击风险。
值得庆幸的是,在 ISO 15118-20 标准下,无论是何种用例、何种身份识别机制,TLS(且强烈推荐使用更高性能、更安全的 TLS 1.3)已成为强制性标配,这彻底堵住了 V2G 时代的网络安全隐患。

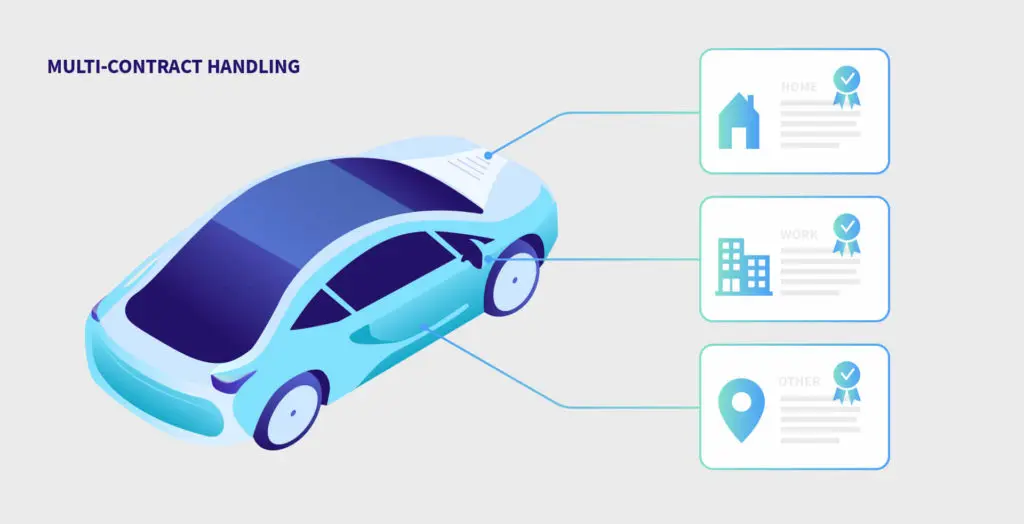

更灵活的多合同处理
在设计之初,ISO 15118-2 假设一辆电动汽车仅绑定一个合约证书作为唯一的身份验证凭证。然而随着商业模式的成熟,标准化机构意识到这种“单卡走天下”的假设存在极大的应用局限。
ISO 15118-20 顺应市场需求,制定了安装和并发管理多个合约证书的清晰标准。现在,车主可以极为便利地在车端进行配置:例如在公司地库插枪时自动使用企业签约的(免费)证书结算,而下班回家插枪时则无缝切换为个人的私人桩结算合约。

ISO 15118-20 的正式发布
历经长达数年的精心打磨与反复推敲,**ISO 15118-20 标准已于 2022 年 4 月由国际标准化组织(ISO)正式发布**(官方标准编号:ISO 15118-20:2022)。
尽管业内最初对其发布时间的预期是 2020 年,但考虑到该版本不仅是一次简单的修补,而是引入了双向能量传输(V2G)、无线功率传输(WPT)、复杂的动态控制模式以及强制性的 TLS 加密等海量颠覆性特性,标准化机构(ISO/TC 22/SC 31)投入了额外的时间,进行了极其严谨的跨国互操作性测试和多轮草案审查。这种对技术严谨性的坚持是值得的。如今,ISO 15118-20 已经告别“草案时代”,成为了**目前全球主流车企和顶尖充电设备制造商正在积极部署与集成的现行、成熟的国际权威标准**。
底层逻辑:ISO 15118-2 与 -20 的不兼容性
必须指出的是,尽管 ISO 15118-20 在命名上看似是 ISO 15118-2 的平滑演进,但由于底层架构的重构,它们在通信协议层面是彼此不兼容的。这意味着,一台仅运行 ISO 15118-20 纯粹协议栈的充电站,是无法与早年间仅支持 ISO 15118-2 的老款电动汽车完成通信握手的,反之亦然。
这两个版本之间存在不可逾越的鸿沟:从完全改变的消息体名称、剧增的新数据结构、全新的多路复用消息,到重新定义底层逻辑的状态机序列,几乎是重写了代码级规范。相应的,用于编解码的 XML 模式定义(XSD)文件也发生了彻底的改变。
不过,这并不意味着前期的研发投入会打水漂。在硬件通讯控制器(SECC)层面,底层要求依然保持稳定——您仍需要一颗成熟的、兼容 HomePlug Green PHY 协议的电力线通信(PLC)调制解调器芯片来实现物理层的载波通讯。
